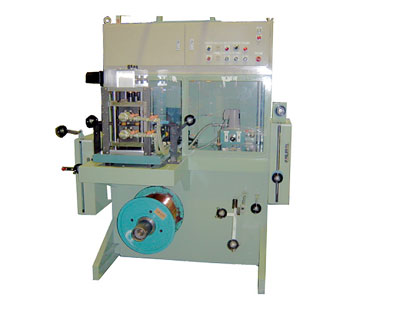

送り出し付圧延装置
|
送り出し付圧延装置 |
特徴
|
送り出し付圧延装置は、最新かつ最先端の技術を備えた当社最新鋭機械です。先進のニーズに応える極細精密平角線への高品質な製造を実現できます。 圧延ロール入口、出口、2箇所のダンサーによるテンション(速度)制御(線径によるウエイト調整式)。 レーザー外径測定器から、測定された平角線サイズのフィードバックによる圧延ロール自動圧加調整制御。 |
|
||||||||
|
||||||||
|
裸丸銅線径 |
φ0.2〜0.4mm
|
φ0.3〜0.6mm
|
φ0.4〜0.8mm
|
φ0.6〜1.2mm
|
圧延比 (線厚:線幅) |
1:8〜1:12
|
|||
圧延ロール径 |
φ80mm
|
φ100mm
|
φ120mm
|
φ150mm
|
線速範囲 | (MAX)150m/min 【常用(MAX)120m/min】 | |||
掛け本数 | (MAX)1本 | |||
送り出し装置 | S500型横取り式単軸仕様(Max.500kg) | |||
送り出しモーター | ESモーター(送り出しボビン速度MAX150m/min) | |||
送り出し制御 | 圧延ロール入口部のダンサーによるテンション(速度)制御 | |||
圧延装置 | 1段圧延・自動圧加制御付(ダンサー制御付、圧延トラバース式) レーザー外径測定器(圧延ロール自動圧加調整制御用) |
|||
圧延ロールモーター | ESモーター(圧延ロール速度MAX150m/min) | |||
圧加用モーター | 超低速シンクロナスモーター(圧加量モーター1回転あたり0.00182mm/r) | |||
圧延トラバースモーター | スピードコントロールモーター(MAXトラバース移動速度36mm/h) | |||
圧延制御 | 圧延ロール出口部のダンサーによるテンション(速度)制御 レーザー外径測定器とのフィードバックによる自動圧加調整制御 |
|||
電源 | AC200V、60Hz(50Hz)、3−PHASE | |||
電気容量 | 約3kW | |||
機械寸法 | 1650mm(幅)×1450mm(奥行)×2300mm(高さ) |
